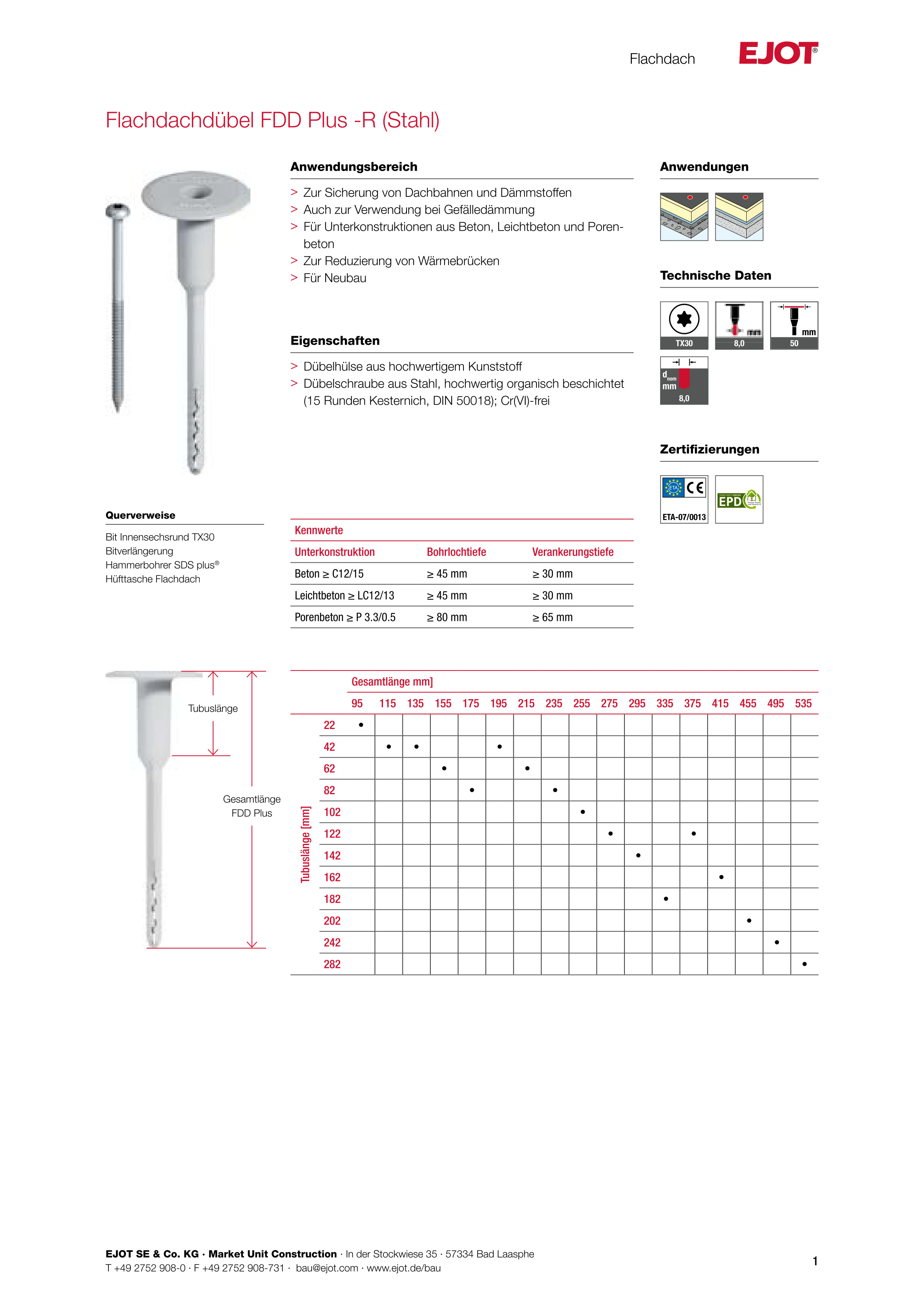

EJOT Halteteller Flachdachdübel FDD Plus -R (Stahl) für Dachbahnen und Dämmstoffe VPE 100 Stck.

Anwendungsbereich

> Zur Sicherung von Dachbahnen und Dämmstoffen
> Auch zur Verwendung bei Gefälledämmung
> Für Unterkonstruktionen aus Beton, Leichtbeton und Porenbeton
> Zur Reduzierung von Wärmebrücken
> Für Neubau

Eigenschaften

> Dübelhülse aus hochwertigem Kunststoff
> Dübelschraube aus Stahl, hochwertig organisch beschichtet (15 Runden Kesternich, DIN 50018); Cr(VI)-frei

Kennwerte

Unterkonstruktion Bohrlochtiefe Verankerungstiefe
Beton ≥ C12/15 ≥ 45 mm ≥ 30 mm
Leichtbeton ≥ LC12/13 ≥ 45 mm ≥ 30 mm
Porenbeton ≥ P 3.3/0.5 ≥ 80 mm ≥ 65 mm

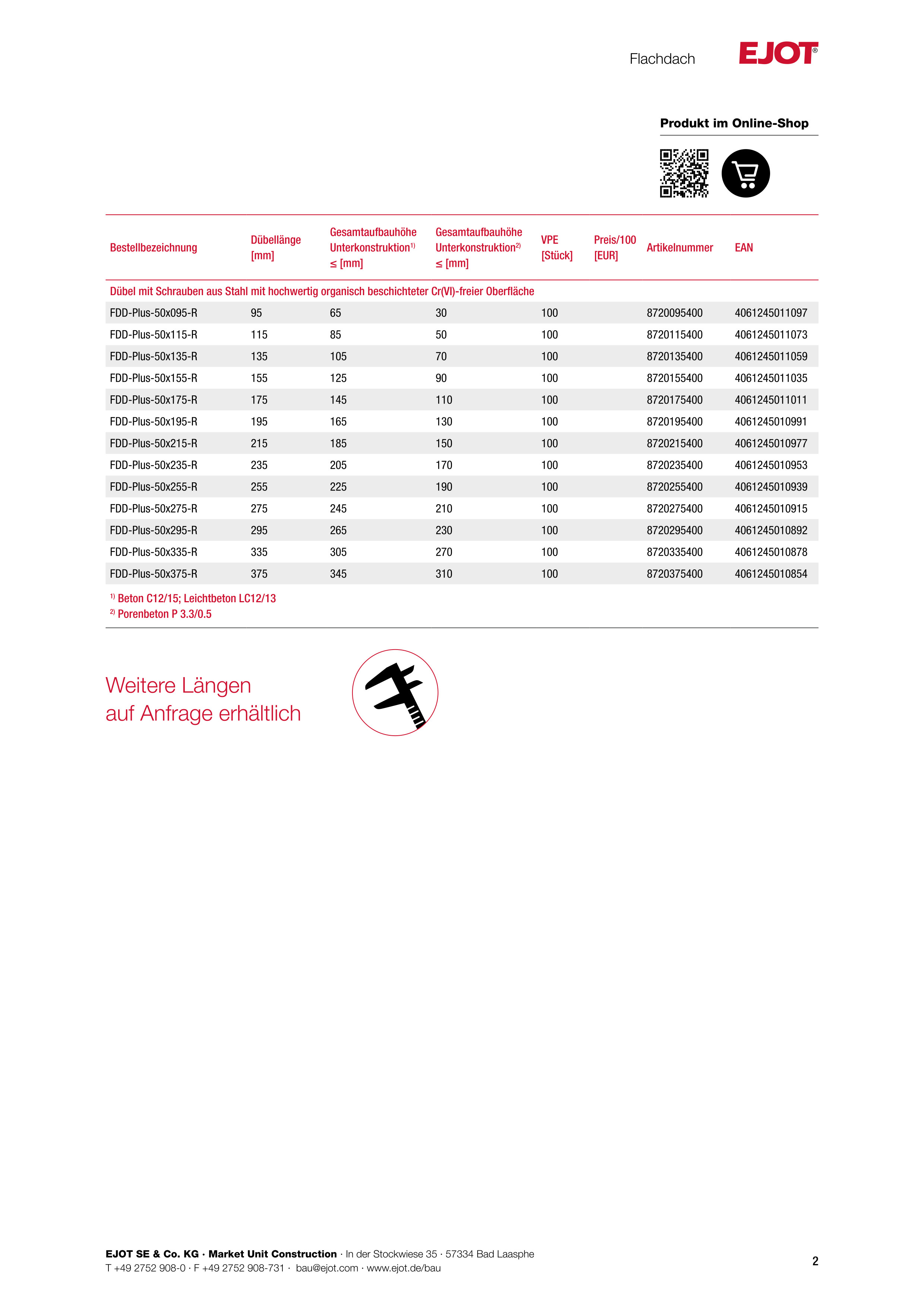

Abmessung                                                             Für Dachaufbau (mm) (Beton / Porenbeton)
FDD Plus-50 x 075-R                                                                                         45 /10
FDD Plus-50 x 095-R                                                                                         65 / 30
FDD Plus-50 x 115-R                                                                                         85 / 50
FDD Plus-50 x 135-R                                                                                        105 / 70
FDD Plus-50 x 155-R                                                                                        125 / 90
FDD Plus-50 x 175-R                                                                                         145 / 110
FDD Plus-50 x 195-R                                                                                         165 / 130
FDD Plus-50 x 215-R                                                                                         185 / 150
FDD Plus-50 x 235-R                                                                                         205 / 170
FDD Plus-50 x 255-R                                                                                         225 / 190
FDD Plus-50 x 275-R                                                                                         245 / 210
FDD Plus-50 x 295-R                                                                                         265 / 230
FDD Plus-50 x 335-R                                                                                         305 / 270
FDD Plus-50 x 375-R                                                                                         345 / 300
FDD Plus-50 x 415-R                                                                                         385 / 350
FDD Plus-50 x 455-R                                                                                         415 / 380
FDD Plus-50 x 495-R                                                                                         455 / 420
FDD Plus-50 x 535-R                                                                                         495 / 460

Umschreibung

Bit Torx-30 für Flachdachdu¨bel FDD Plus -R (Stahl), gesteckt

Anwendungsbereich

> Für den Einsatz im Bereich Flachdach
> Montage von Flachdach-Befestiger

Bit Torx-30 1/4", Länge 90mm       für Dachaufbau 185mm
Bit Torx-30 1/4", Länge 200mm     für Dachaufbau 385mm
